الدارة الكهربائيّة
ملخّصات دروس المعارف الفيزيائيّة
العام السابعة أساسي
كيف نصنّف الأجهزة الكهربائيّة؟
بالإمكان تصنيف الأجهزة الكهربائيّة إلى متقبّلات -كعمود جاف أو مولّد الدرّاجة، ومولّدات كمصباح كهربائي أو مكواة.
بما تتميّز جملة من المولّدات الكهربائيّة؟
تتميّز جملة من المولّدات الكهربائيّة بقطبين مختلفين:
قطب موجب ويحمل العلامة +.
قطب سالب ويحمل العلامة -.
متى يشتغل متقبّل كهربائي؟
حتّى يشتغل متقبّل كهربائي ينبغي أن يوصل قطباه كلّ على حدّة بقطب واحد من المولّد الكهربائي.
كيف نصنّف المواد؟
بالإمكان تصنيف المقررات إلى:
- مواد ناقلة وهي التي تسمح بمرور الكهرباء عبرها.
- مواد عازلة وهي التي لا تسمح بمرور الكهرباء عبرها.
الدارة الكهربائيّة المغلقة؟
- تتكوّن الدارة الكهربائيّة المغلقة من سلسلة نواقل يكون طرفاها موصلين بقطبي مولّد كهربائي.
- القاطع عنصر من عناصر الدارة الكهربائيّة وظيفته التحكّم في فتح وغلق الدارة.
- كلّ دارة مغلقة تحتوي على مولّد يسري عبرها الكهرباء.

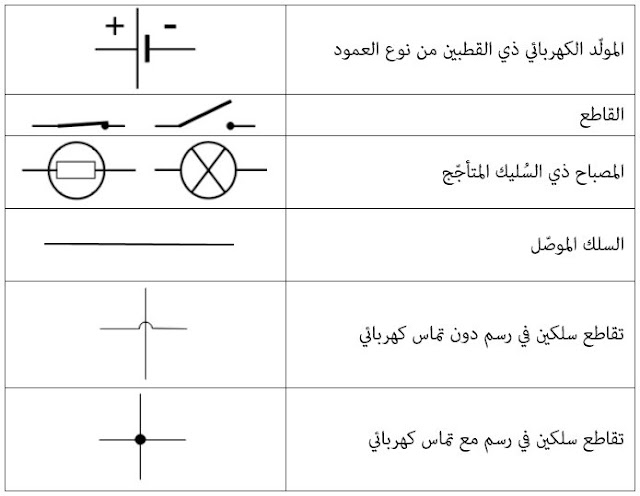

رموز وقواعد الدارة الكهربائيّة
ترسم الدارة الكهربائية باستعمال رموز وقواعد متّفق عليها.
أمثلة:
الدارة التسلسليّة
- الدارة التسلسليّة هي الدارة الوحيدة التي تنجز بأدنى عدد ممكن من الأسلاك إذ يكون عدد عناصرها مساو لعدد الأسلاك المستعملة.
- تتكوّن الدارة التسلسليّة من حلقة واحدة إذ يكون كلّ عنصر فيها موصول بعنصر يسبقه وعنصر يليه دون سواهما.
مثال لتركيب تسلسلي من أربع عناصر: مصباحين، مولّد، قاطع وأربع أسلاك.
- لإنجاز دارة تسلسليّة انطلاقا من رسم بياني تُرتّب العناصر كما وردت في الرسم البياني ثمّ نصلها بالأسلاك انطلاقا من أحد قطبي المولد مرورا بكلّ العناصر على التوالي وانتهاءا بالقطب الثاني للمولّد.
- تحصل دارة مقصورة عند وصل قطبي عنصر ما في دارة كهربائيّة مباشرة بمادّة ناقلة.
